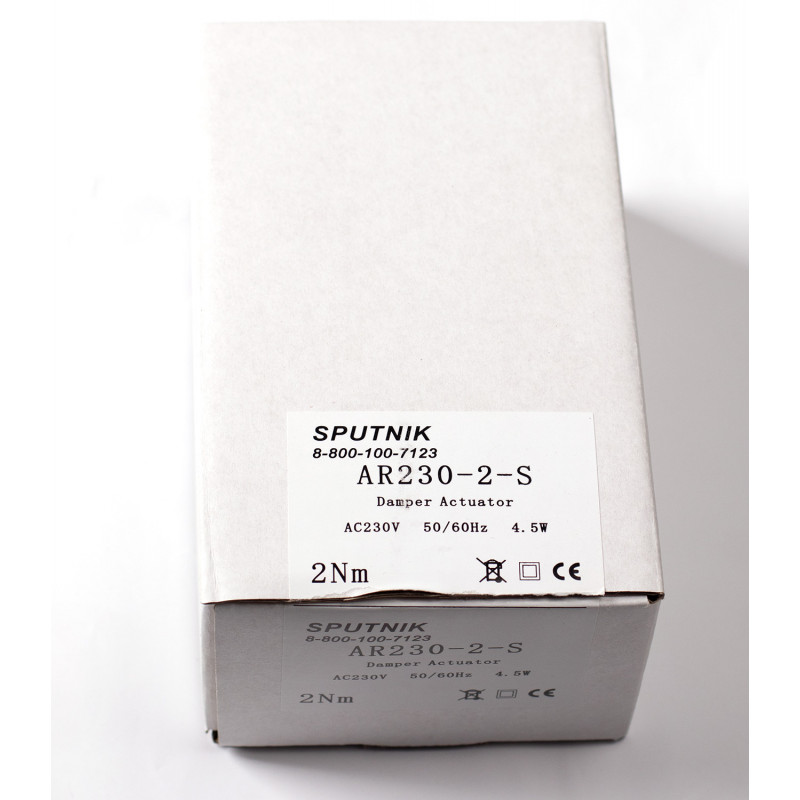

Электропривод SPUTNIK AR230-2-S

SPUTNIK AR230-2-S — это электромеханический привод без возвратной пружины из серии AR, предназначенный для управления воздушными заслонками в системах общеобменной вентиляции и кондиционирования воздуха. Устройство обеспечивает надежное открытие и закрытие заслонок с крутящим моментом 2Нм и работает от сети переменного тока напряжением 230 В (50/60 Гц).

Привод имеет 2/3-позиционное управление: подача напряжения на соответствующие контакты вызывает вращение вала в направлении «открыто» или «закрыто». При прекращении подачи напряжения вал сохраняет свое положение, что позволяет фиксировать заслонку в промежуточных положениях. Модель AR230-2-S оснащена вспомогательными микропереключателями (концевыми выключателями) для контроля крайних положений заслонки.

Устройство выполнено в прочном пластиковом корпусе со степенью защиты IP54, что обеспечивает защиту от пыли и водяных брызг. Привод предназначен для установки на вал заслонки с помощью универсального крепежного хомута и может монтироваться на круглые валы диаметром 6–16 мм или квадратные валы 5–12 мм.

Ключевые особенности и преимущества

• 2/3-позиционное управление без возвратной пружины: привод не имеет возвратной пружины, что позволяет фиксировать заслонку в любом промежуточном положении при снятии напряжения. Управление осуществляется подачей напряжения 230 В на соответствующие контакты (например, N+L1 — открытие, N+L2 — закрытие).

• Встроенные концевые микропереключатели: модель AR230-2-S оснащена одним встроенным микропереключателем для контроля крайних положений заслонки (открыто/закрыто). Контролируемый угол положения (5° или 85°) выбирается поворотом переключателя на верхней крышке привода. Это позволяет подключать привод к контроллерам и отслеживать состояние заслонки на диспетчерском пункте или с помощью сигнальных ламп.

• Ручное управление и механическая индикация: при необходимости привода может быть переведен в ручной режим путем вывода редуктора из зацепления с помощью рычага на корпусе. Механический указатель положения на корпусе позволяет визуально контролировать угол поворота заслонки.

• Простой и надежный монтаж: привод устанавливается непосредственно на вал заслонки с помощью универсального крепежного хомута. Поддерживаются круглые валы диаметром 6–16 мм и квадратные валы 5–12 мм. К корпусу клапана привод крепится универсальной крепежной пластиной или непосредственно на корпус.

• Высокая надежность и долговечность: привод рассчитан на 60 000 циклов открытия/закрытия, не требует технического обслуживания и сохраняет работоспособность в широком диапазоне температур от -30 до +50 °C. Корпус имеет степень защиты IP54, что обеспечивает защиту от пыли и влаги при эксплуатации в условиях систем вентиляции.

• Низкое энергопотребление: потребляемая мощность при движении составляет всего 2.5 Вт, а в режиме удержания — 0.7 Вт. Расчетная мощность — 5 ВА.

• Совместимость с оборудованием других производителей: привод SPUTNIK AR230-2-S является полным аналогом таких моделей, как Belimo CM230-L/R, Dastech DA-02N220A, Nanotek LM 230 B, Lufberg DA02N220S и других.

Технические характеристики

Ниже приведены детальные технические параметры электропривода SPUTNIK AR230-2-S.

Монтаж и подключение

Установка

Электропривод AR230-2-S монтируется непосредственно на вал воздушной заслонки:

• Крепление к валу: универсальный крепежный хомут фиксирует вал заслонки круглого сечения 6–16 мм или квадратного сечения 5–12 мм.

• Крепление к корпусу клапана: универсальная крепежная пластина или непосредственное крепление к корпусу клапана обеспечивает надежную фиксацию.

Направление вращения

Смена направления вращения вала производится переключателем «CW-CCW» на корпусе привода.

Схема подключения

Управление 2/3-позиционное (реверсивное): подача напряжения на соответствующие контакты вызывает вращение вала в нужном направлении.

• N + L1: открытие

• N + L2: закрытие

Ручное управление

При необходимости привода может быть переведен в ручной режим:

• Вывести редуктор из зацепления с помощью рычага на корпусе

• Повернуть вал привода вручную

Настройка концевых выключателей

Модель AR230-2-S оснащена встроенным микропереключателем для контроля крайних положений. Контролируемый угол положения (5° или 85°) выбирается поворотом переключателя на верхней крышке привода.

Применение

Электропривод SPUTNIK AR230-2-S предназначен для автоматизации работы воздушных заслонок в системах:

• Общеобменная вентиляция: открытие и закрытие приточных и вытяжных заслонок по команде от системы управления.

• Системы кондиционирования воздуха (HVAC): управление заслонками смесительных камер и рециркуляционных воздуховодов.

• Воздушные клапаны: установка на клапаны с заслонкой площадью до 0.4 м².

• Системы дымоудаления и противодымной защиты: управление заслонками с контролем крайних положений.

• Автоматизация зданий (BMS): интеграция в системы диспетчеризации с возможностью контроля состояния заслонки через концевые выключатели.

Важное примечание: электропривод SPUTNIK AR230-2-S не имеет возвратной пружины. При снятии напряжения заслонка сохраняет текущее положение. Для систем, где требуется автоматическое закрытие при отключении питания, следует выбирать модели с возвратной пружиной (серии ARF или аналоги). Продукт является актуальным в линейке производителя, производится в России.
