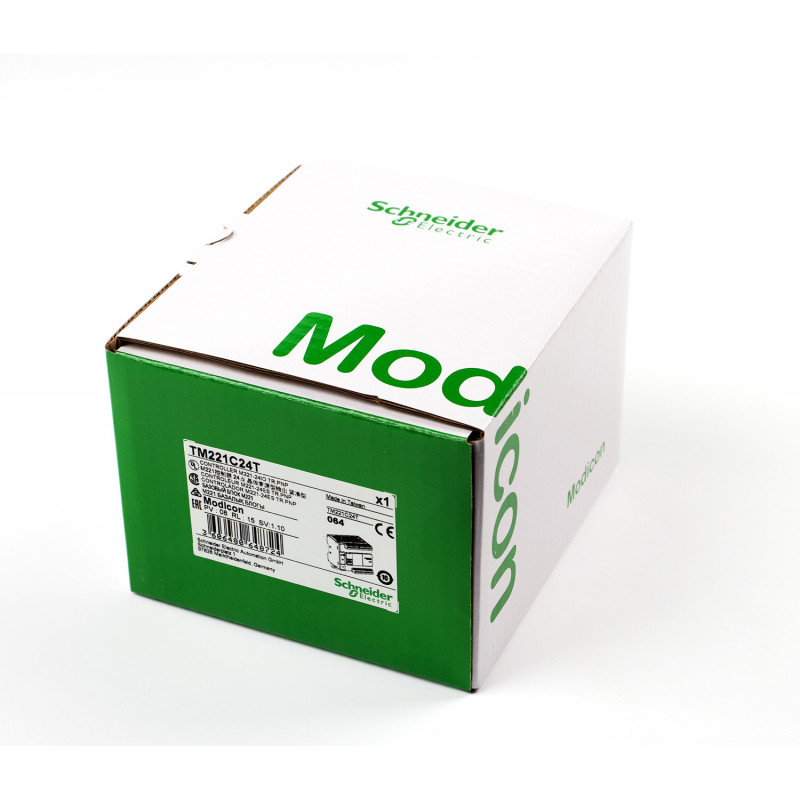

Schneider TM221C24T Modicon M221 24IO PNP 24V DC

Schneider Electric TM221C24T — это компактный базовый блок (логический контроллер) из серии Modicon M221, предназначенный для построения недорогих и масштабируемых систем промышленной автоматизации с проводной архитектурой. Данная модель представляет собой моноблочный ПЛК, который объединяет в себе центральный процессор, источник питания, дискретные и аналоговые входы/выходы, а также встроенные коммуникационные порты, что делает его идеальным решением для управления машинами и небольшими технологическими линиями.

Контроллер относится к серии TM221C и построен на транзисторных выходах (PNP) с питанием 24 В постоянного тока. Он оснащен 14 дискретными входами (из них 4 быстрых), 10 транзисторными выходами (из них 2 быстрых), 2 аналоговыми входами 0-10 В и 1 портом USB для программирования.

Ключевая особенность TM221C24T — поддержка карт памяти SD (до 2 ГБ) для резервного копирования программ и обновления прошивок, а также встроенный слот для картриджа расширения, что обеспечивает гибкость в наращивании функциональности без замены базового блока. Контроллер предназначен для работы при температурах от -10 до +55 °C (горизонтальный монтаж) и имеет степень защиты IP20.

Ключевые особенности и преимущества

• Компактный базовый блок с 24 входами/выходами: ПЛК имеет встроенные 14 дискретных входов, 10 транзисторных выходов (PNP) и 2 аналоговых входа 0-10 В. Этого достаточно для управления большинством небольших машин и механизмов без использования дополнительных модулей расширения.

• Высокоскоростные каналы для точного управления: 4 быстрых входа (I0, I1, I6, I7) с временем отклика 5 мкс и 2 быстрых выхода (Q0, Q1) с частотой до 100 кГц поддерживают режимы PWM, PLS и частотного генератора. Это позволяет подключать инкрементальные энкодеры (A/B, однофазный, pulse/direction) и управлять сервоприводами, шаговыми двигателями и высокоскоростными счетчиками.

• Масштабируемость за счет модулей TM3: Базовый блок может быть расширен до 7 модулей TM3 (цифровых, аналоговых, специализированных) для локальной архитектуры I/O, и до 14 модулей для удаленной архитектуры I/O. Максимальное количество адресных дискретных I/O достигает 264, а аналоговых — 114, что позволяет наращивать систему по мере роста требований.

• Развитые коммуникационные возможности: Контроллер оснащен двумя последовательными портами RS-485 (RJ45), один из которых работает как Modbus master/slave (RTU/ASCII), а второй — как Modbus master/slave или SoMachine-Network. Порт USB (mini-B USB 2.0) служит для программирования и связи с ПК. Также доступен слот для картриджа расширения (например, для добавления порта Ethernet), а слот SD-карты (до 2 ГБ) позволяет выполнять резервное копирование и обновление прошивки.

• Большой объем памяти и высокое быстродействие: встроенная память RAM объемом 256 КБ для приложения и данных, а также 256 КБ для внутренних переменных. Резервное копирование осуществляется во встроенную Flash-память (256 КБ) и на SD-карту. Время обработки 1K бинарных инструкций составляет всего 0.2 мс, что гарантирует высокую производительность даже при сложных алгоритмах.

• Универсальность входов и простота подключения: Дискретные входы поддерживают логику «sink» или «source» (положительную/отрицательную), что позволяет подключать как PNP, так и NPN датчики. Входной ток составляет 7 мА для дискретных входов и 5 мА для быстрых входов.

• Защита и надежность: Выходы имеют электронную защиту от перегрузки и короткого замыкания с автоматическим сбросом (1 с). Пусковой ток составляет 35 А. Контроллер имеет сертификаты морских регистров: DNV-GL, LR, ABS, а также CE, UL, CSA, EAC, RCM, что подтверждает его пригодность для использования в судостроении и на опасных производственных объектах.

Технические характеристики

Программирование и конфигурирование

Программирование контроллера TM221C24T выполняется в среде разработки EcoStruxure Machine Expert - Basic (ранее известной как SoMachine Basic). Это интуитивно понятное ПО, поддерживающее языки программирования в соответствии с IEC 61131-3.

Основные возможности программирования:

• Языки программирования: релейно-контактная схема (LAD), список инструкций (STL), функциональные блоки (FBD), граф-схемы (SFC).

• Подключение к ПК: через USB-порт (mini-B) с использованием стандартного кабеля или через последовательный порт RS-485.

• Слот SD-карты: для резервного копирования программы, данных и конфигурации, а также для обновления встроенного ПО.

• Картридж расширения: опциональный слот для установки коммуникационных картриджей (например, Ethernet), что позволяет добавлять дополнительные интерфейсы без замены базового блока.

Расшифровка кода заказа

Код заказа TM221C24T расшифровывается следующим образом:

Применение

Контроллер TM221C24T находит широкое применение в различных отраслях промышленности и в системах автоматизации:

• Упаковочное и фасовочное оборудование: Управление дозаторами, упаковочными машинами, этикетировщиками, термоусадочными туннелями.

• Станкостроение и обрабатывающие центры: Позиционирование, управление подачей, контроль осей с использованием быстрых входов/выходов.

• Системы отопления, вентиляции и кондиционирования (HVAC): Управление приточными и вытяжными вентиляторами, насосами, клапанами и заслонками.

• Насосные станции и водоподготовка: Мониторинг и управление насосами, задвижками, контроль уровня и давления.

• Автоматизация зданий (BMS): Управление освещением, жалюзи, рольставнями и системами доступа.

• Промышленные смесители и мешалки: Обеспечение точного управления скоростью и моментом в технологическом оборудовании.

Важное примечание: контроллер TM221C24T питается от 24 В постоянного тока. Для работы с датчиками на 220В переменного тока требуется использование промежуточных реле или преобразователей уровня сигнала. При использовании индуктивных нагрузок (катушки контакторов, соленоидные клапаны) на транзисторных выходах необходимо устанавливать внешние защитные диоды для подавления выбросов обратного напряжения. Продукт является активным в линейке Schneider Electric и находится в производстве.
