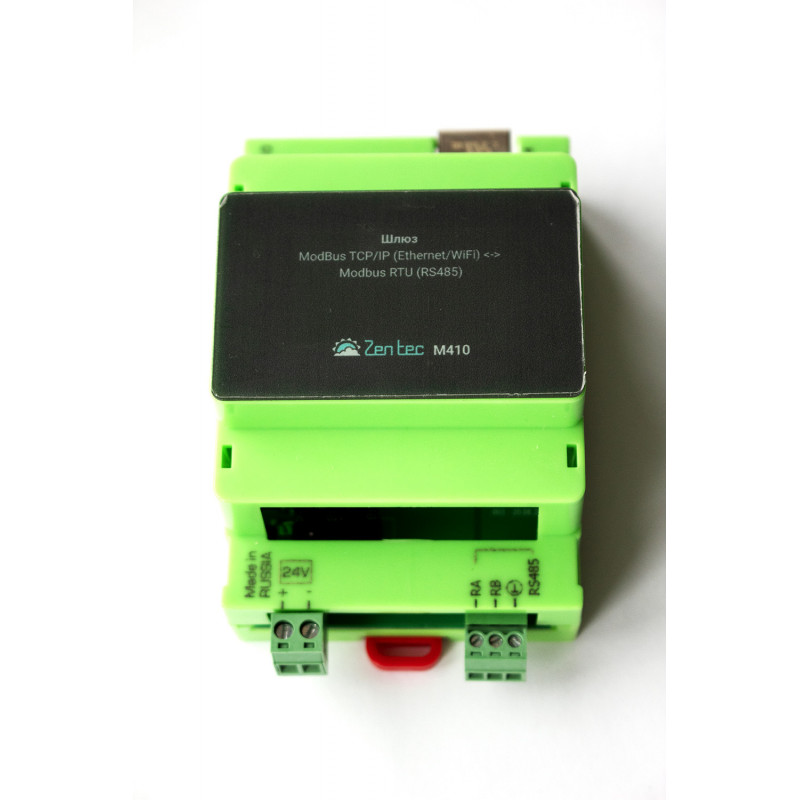

Zentec M410 Modbus rs485 Ethernet WiFi мост шлюз

Zentec M410 — это программируемый сетевой логический контроллер российского производства, предназначенный для построения средних по сложности распределенных или локальных систем управления, где требуется преобразование протоколов. Устройство выполнено в компактном корпусе типоразмера 4DIN (106×72×60 мм) для монтажа на DIN-рейку 35 мм и может использоваться как шлюз для других ПЛК, агрегатор данных или центральный контроллер в системах автоматизации зданий и промышленности.

Контроллер построен на базе процессора ESP32 с тактовой частотой 160 МГц и оснащен 390 КБ памяти пользовательских программ, 64 КБ ОЗУ и 8 КБ энергонезависимой памяти EEPROM. Устройство имеет гальванически развязанный порт Ethernet, встроенный модуль WiFi (802.11 b/g/n/e/i) и порт RS-485 с электронной подтяжкой и терминатором, поддерживающий скорость до 460800 бит/с.

Контроллер поставляется без предварительно настроенного программного обеспечения. Алгоритм работы задается в среде визуального программирования zWorkBench (разработка Zentec). M410 поддерживает протоколы Modbus RTU (master/slave), Modbus TCP (client/server), MQTT, BACnet, SNMP v1/v2, что позволяет использовать его в качестве шлюза для преобразования протоколов и интеграции разнородного оборудования в единую систему.

Ключевые особенности и преимущества

• Многофункциональный сетевой контроллер: M410 предназначен для работы в распределенных системах, где требуется сбор данных с удаленных устройств, преобразование протоколов и передача информации на верхний уровень. Отсутствие встроенных дискретных входов/выходов компенсируется мощными сетевыми возможностями.

• Два независимых сетевых интерфейса: устройство оснащено гальванически развязанным портом Ethernet и встроенным WiFi-адаптером (режимы Station/SoftAP/SoftAP+Station/P2P). Это позволяет организовать резервирование каналов связи или использовать контроллер в качестве точки доступа для локальной настройки.

• Гибкий порт RS-485 с электронной подстройкой: порт RS-485 не имеет гальванической развязки, но оснащен электронной подтяжкой и электронным терминатором, что упрощает подключение к шине. Поддерживается работа в режиме master или slave по протоколу Modbus RTU. Скорость передачи может достигать 460800 бит/с.

• Функция маршрутизации Modbus TCP → Modbus RTU: в режиме master порта RS-485 контроллер может выступать в качестве шлюза, позволяя Modbus TCP master-устройствам обращаться к Modbus RTU slave-устройствам, подключенным к M410. Это обеспечивает равномерное распределение трафика между несколькими потребителями.

• Поддержка современных промышленных протоколов: контроллер поддерживает Modbus RTU (master/slave), Modbus TCP (client/server до 8 master-подключений, всего до 16 подключений), MQTT для работы с облачными платформами, BACnet для систем автоматизации зданий и SNMP v1/v2 для мониторинга по протоколу простого сетевого управления.

• Высокая производительность для компактного контроллера: процессор ESP32 с частотой 160 МГц и 390 КБ памяти пользовательских программ позволяют реализовывать сложные алгоритмы обработки данных и управления. Среда zWorkBench поддерживает создание проектов с до 6000 программных блоков.

• Надежное промышленное исполнение: контроллер имеет степень защиты IP20 и предназначен для установки в закрытые шкафы управления. Диапазон рабочих температур составляет от +7 до +55 °C, влажность — 10…90 % (без конденсации). Вибростойкость — 2G при частоте 10 Гц.

• Компактный корпус и простота монтажа: корпус типоразмера 4DIN (106×72×60 мм) позволяет устанавливать контроллер на 35-мм DIN-рейку, экономя пространство в шкафу управления. Вес устройства составляет около 90 г.

Технические характеристики

Общие параметры

Интерфейсы и протоколы

Электрические параметры

Физические характеристики и условия эксплуатации

Программирование и конфигурирование

Программирование контроллера Zentec M410 выполняется в среде разработки zWorkBench — программном продукте компании Zentec для визуального программирования на языке функциональных блоков (FBD).

Основные возможности zWorkBench:

• Визуальное программирование FBD: соединение готовых функциональных блоков (логические операции, таймеры, счетчики, ПИД-регуляторы, блоки обработки Modbus, MQTT, SNMP).

• Библиотека коммуникационных блоков: встроенная поддержка Modbus RTU master/slave, Modbus TCP client/server, MQTT publisher/subscriber, BACnet, SNMP.

• Симуляция и отладка: позволяет тестировать алгоритмы без подключения к реальному контроллеру.

• Загрузка программы: осуществляется через Ethernet, WiFi или RS-485.

• Удаленная диагностика и обновление прошивки: поддерживаются версии 1.22 и выше с исправлениями для стабильной работы Ethernet и MQTT.

Контроллер поставляется без предварительного программного обеспечения, что позволяет адаптировать его под конкретные задачи на этапе проектирования.

Применение

Контроллер Zentec M410 находит широкое применение в различных отраслях промышленности и в системах автоматизации зданий:

• Преобразование протоколов (шлюз): соединение устройств с интерфейсом RS-485 (Modbus RTU) с сетями Ethernet и WiFi (Modbus TCP, MQTT, BACnet). Возможна маршрутизация Modbus TCP в Modbus RTU.

• Системы автоматизации зданий (BMS): сбор данных с датчиков температуры, давления, расхода по протоколам Modbus RTU и передача их в систему диспетчеризации через BACnet или Modbus TCP.

• Агрегация данных и IIoT: передача данных с промышленного оборудования в облачные платформы через протокол MQTT, мониторинг состояния устройств по SNMP.

• Распределенные системы управления: построение сетей с несколькими контроллерами, где M410 выступает в роли центрального узла, собирающего данные с периферийных устройств.

• Управление энергопотреблением: интеграция счетчиков электроэнергии с интерфейсом RS-485 в систему мониторинга и учета ресурсов.

Почему стоит выбрать Zentec M410?

Контроллер Zentec M410 — это универсальное сетевое устройство для построения распределенных систем автоматизации, сочетающее компактность, многообразие интерфейсов и гибкость программирования.

1. Универсальность сетевых интерфейсов: наличие Ethernet, WiFi и RS-485 позволяет использовать M410 в качестве шлюза между проводными и беспроводными сетями, а также для интеграции устаревшего оборудования с интерфейсом RS-485 в современные системы IIoT.

2. Мощные коммуникационные возможности: поддержка Modbus RTU, Modbus TCP, MQTT, BACnet и SNMP делает контроллер пригодным для широкого спектра задач — от сбора данных до интеграции в системы автоматизации зданий и промышленные облачные платформы.

3. Функция маршрутизации Modbus: возможность работы в качестве Modbus TCP → Modbus RTU шлюза позволяет подключать к одному контроллеру множество RS-485 устройств и предоставлять к ним доступ через сеть Ethernet для нескольких master-устройств одновременно.

4. Компактность и энергоэффективность: малый вес (90 г), низкое энергопотребление (2.5 Вт) и монтаж на DIN-рейку позволяют размещать контроллер в плотно укомплектованных шкафах управления без дополнительных требований к охлаждению.

5. Простота программирования: среда визуального программирования zWorkBench позволяет инженерам-проектировщикам быстро создавать алгоритмы работы контроллера без глубоких знаний текстовых языков программирования.

Важное примечание: Контроллер Zentec M410 не имеет встроенных дискретных или аналоговых входов/выходов. Его основное назначение — сетевое взаимодействие, сбор данных по цифровым интерфейсам (RS-485, Ethernet, WiFi) и преобразование протоколов. Для подключения датчиков и исполнительных устройств рекомендуется использовать M410 совместно с модулями ввода-вывода Zentec или другими устройствами, поддерживающими Modbus RTU. Контроллер является актуальным продуктом в линейке производителя, поддерживается средой разработки zWorkBench и регулярно получает обновления прошивки.
